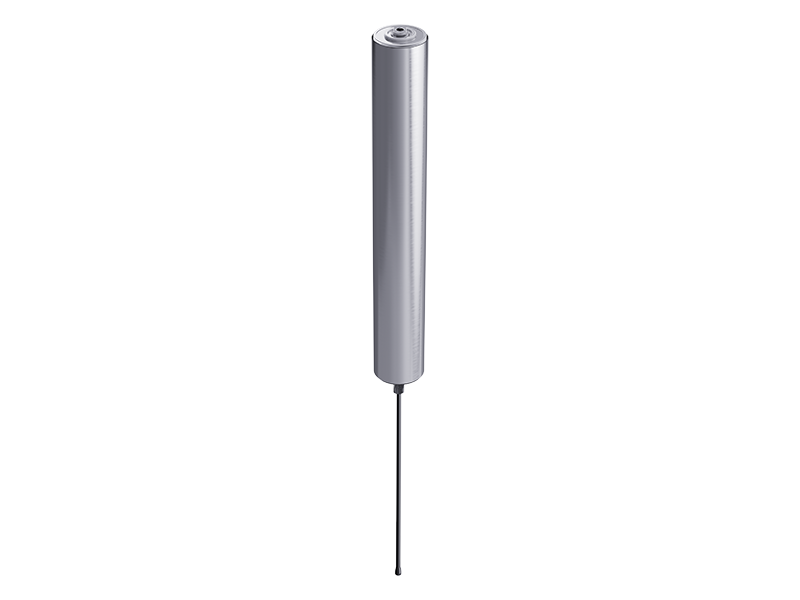

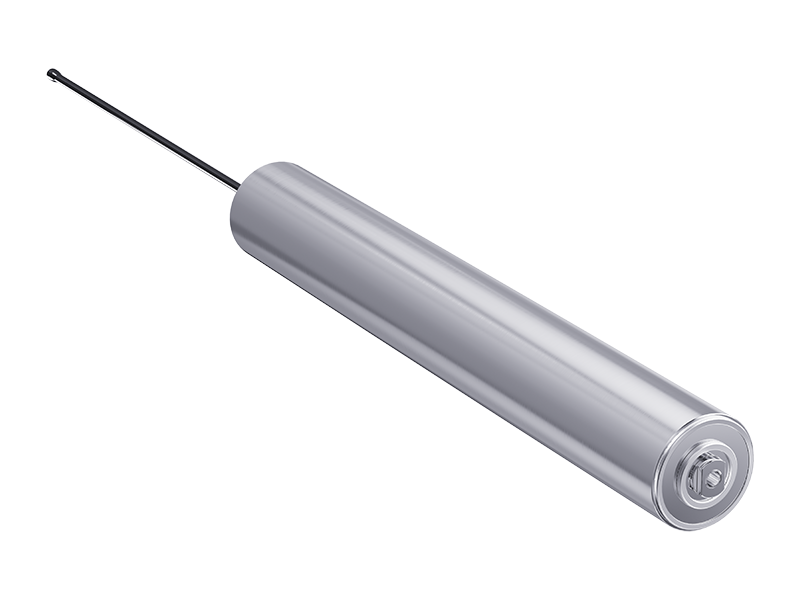

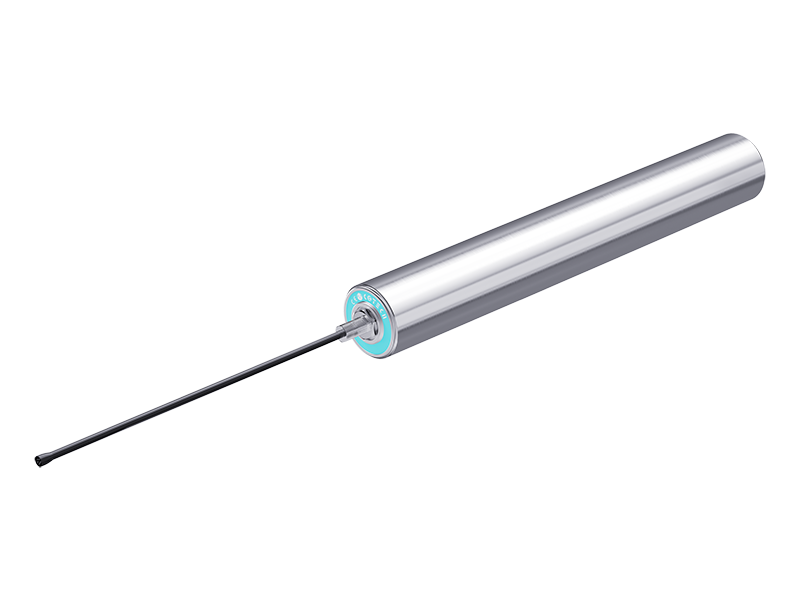

鼓形滚筒
应用领域：皮带机，小家电装配线
产品特征：预防了皮带的跑偏
同齿比情况下 60 滚筒线速度更快
基本参数
| 额定电压 | 24V | 48V | ||||
| 额定电流(A) | 2.2 | 3.1 | 4.9 | 1.2 | 1.6 | 2.7 |
| 启动电流(A) | 5.5 | 7.8 | 12.3 | 3.0 | 4.0 | 6.8 |
| 额定功率(W) | 35 | 50 | 80 | 35 | 50 | 80 |
| 最大噪音 | 55db | |||||
| 电缆长度 | 500 mm(可增加延长线2m) | |||||
| 防护等级 | IP54/IP66 | |||||
| 钢管材质 | 镀锌钢、不锈钢 | |||||
| 钢管尺寸 | φ52x2.5mm | |||||
| 轴心方式 | 11 mm六角,M12x1螺纹 | |||||
| 运行环境温度 | -30°C~55°C | |||||
Φ60mm系列性能选型表(50W)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 启动力矩 (N.m) |
| S1 | 9 | 767 | 2.09 | 0.61 | 1.53 |
| S2 | 13 | 531 | 1.45 | 0.88 | 2.2 |
| S3 | 18 | 383 | 1.04 | 1.22 | 3.06 |
| S4 | 21 | 329 | 0.90 | 1.43 | 3.57 |
| S5 | 30 | 230 | 0.63 | 2.04 | 5.1 |
| S6 | 42 | 164 | 0.45 | 2.86 | 7.14 |
| S7 | 49 | 141 | 0.38 | 3.33 | 8.33 |
| S8 | 78 | 88 | 0.24 | 5.04 | 12.6 |
| S9 | 91 | 76 | 0.21 | 5.88 | 14.7 |
| S10 | 108 | 64 | 0.17 | 6.98 | 17.45 |
Φ60mm系列性能选型表(80W)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 启动力矩 (N.m) |
| S1 | 9 | 767 | 2.09 | 1.01 | 2.53 |
| S2 | 13 | 531 | 1.45 | 1.46 | 3.65 |
| S3 | 18 | 383 | 1.04 | 2.02 | 5.06 |
| S4 | 21 | 329 | 0.90 | 2.36 | 5.91 |
| S5 | 30 | 230 | 0.63 | 3.37 | 8.43 |
| S6 | 42 | 164 | 0.45 | 4.72 | 11.81 |
| S7 | 49 | 141 | 0.38 | 5.51 | 13.77 |
| S8 | 78 | 88 | 0.24 | 8.33 | 16.66 |
| S9 | 91 | 76 | 0.21 | 9.72 | 18 |
| S10 | 108 | 64 | 0.17 | 11.53 | 18 |
