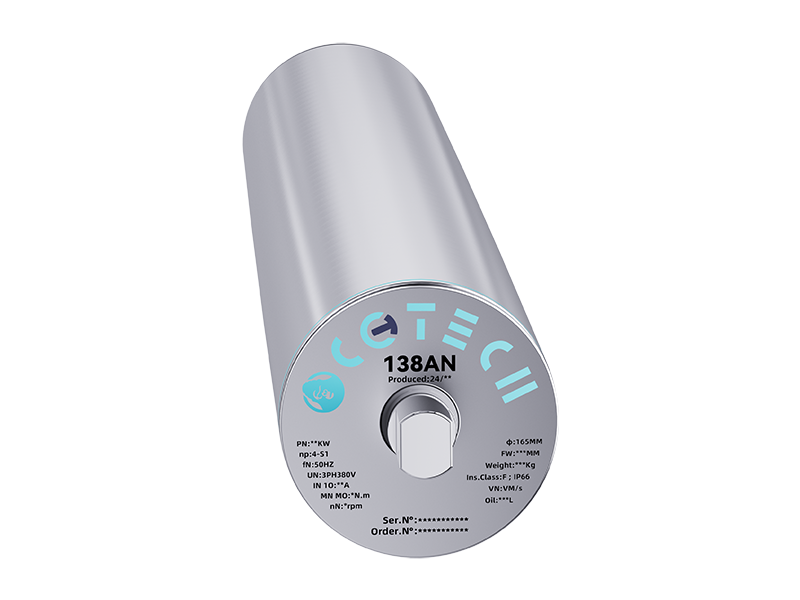

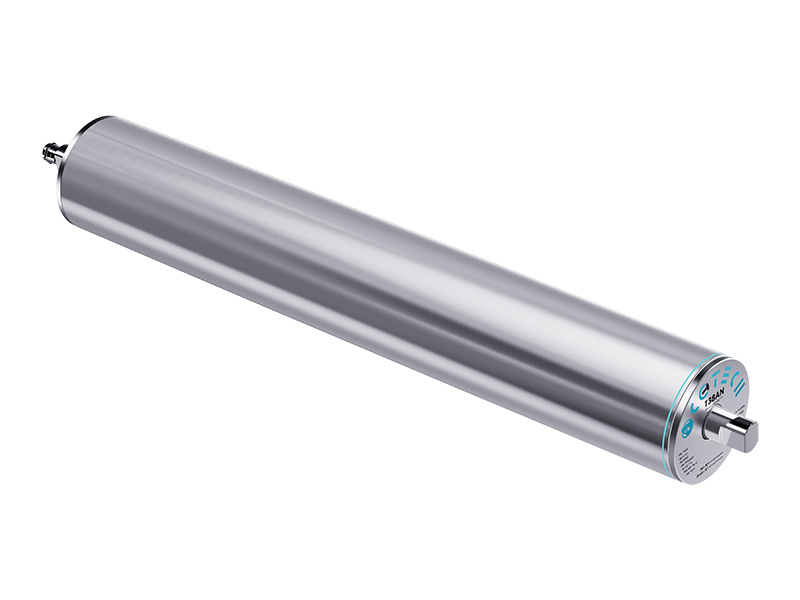

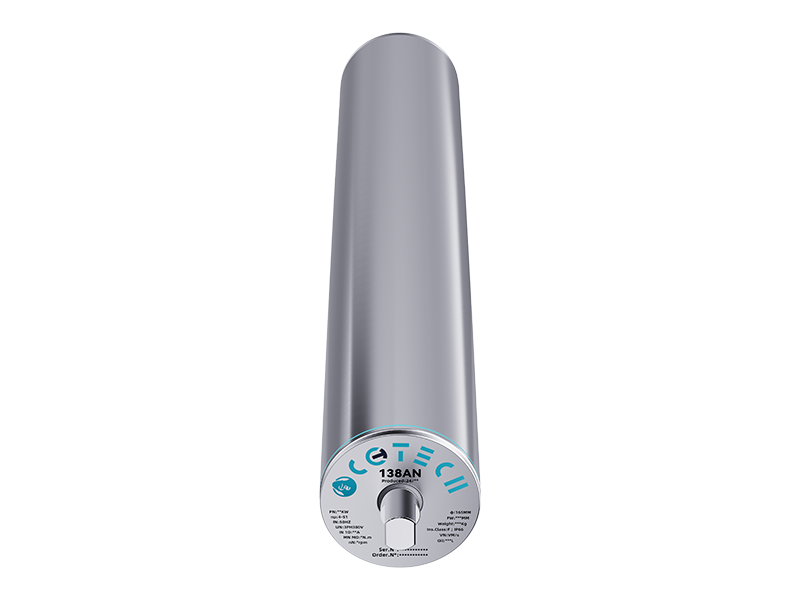

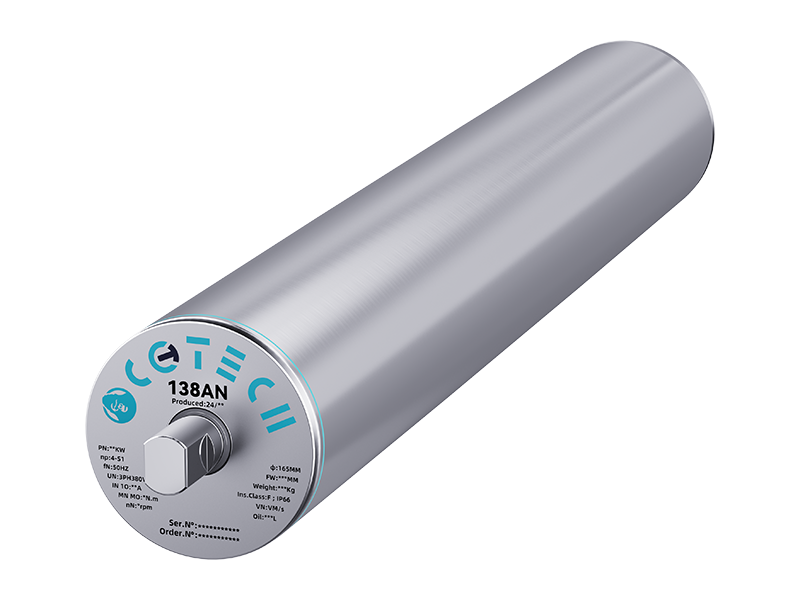

138滚筒

应用领域：食品加工、粮站仓储。

采用直辊加皮带的传动方式，鼓形滚花防止打滑跑偏。

产品特征：食品级产品材质，耐腐蚀，安全性高。

产品参数

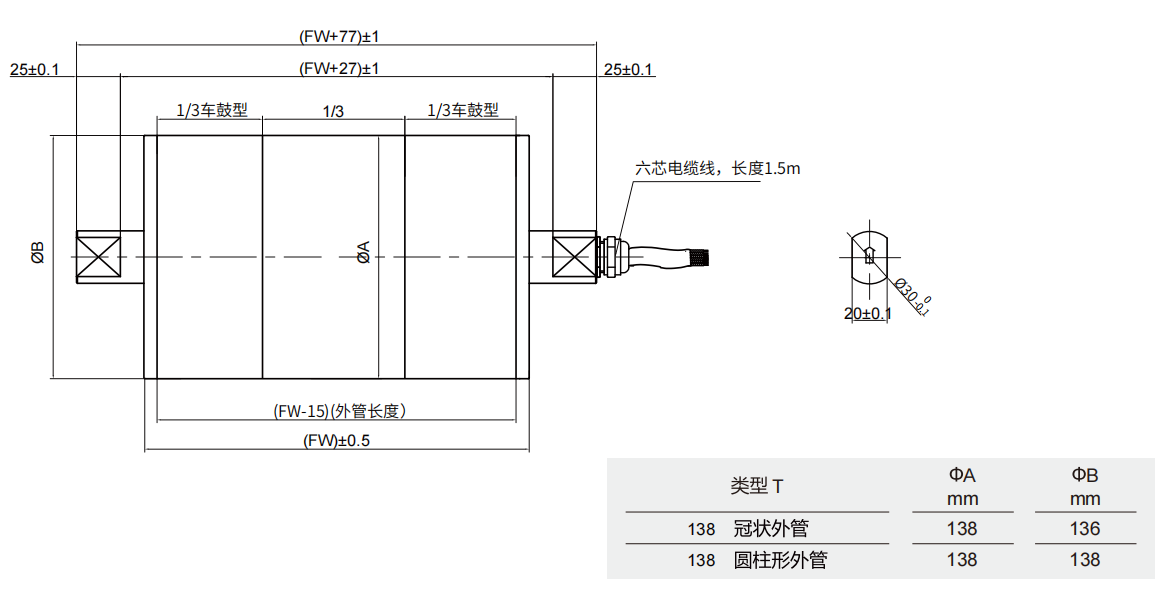

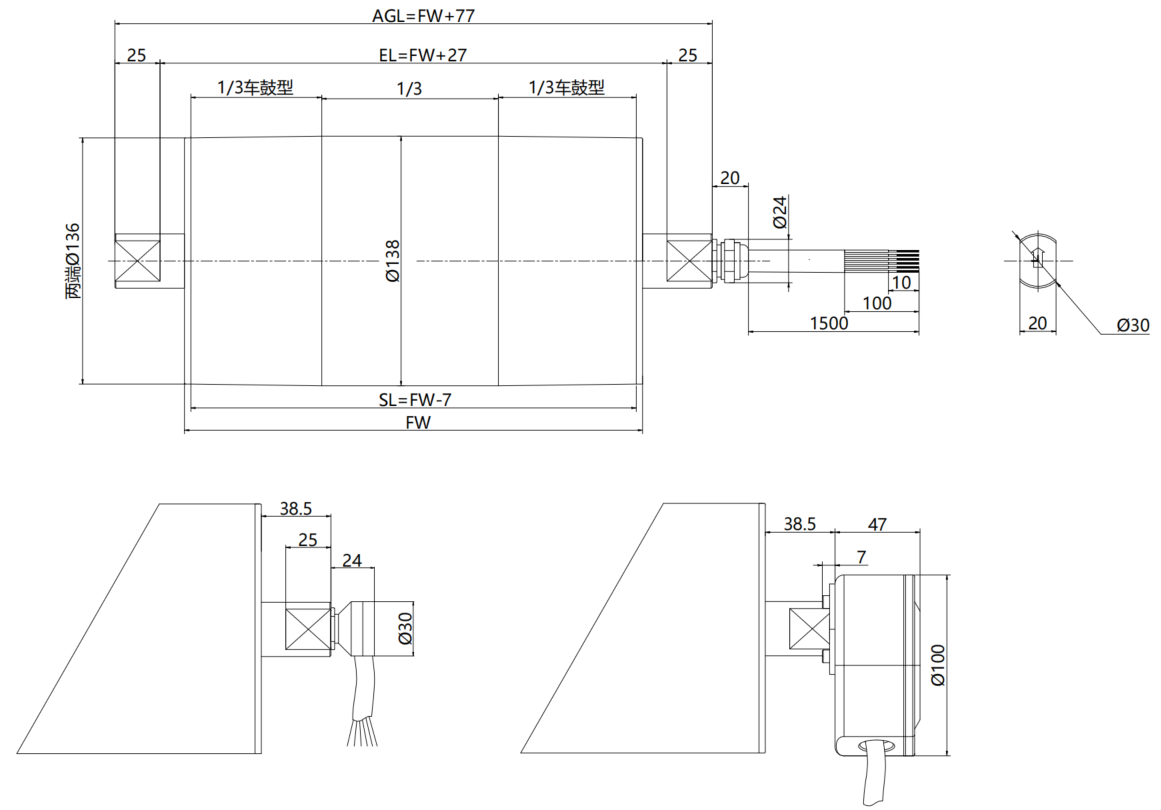

外形尺寸

基本参数

额定电压	3-220/3-380	3-220/3-380	3-220/3-380	3-220/3-380
电机极数	4	2	4	2
额定电流	2.01/1.15	2.47/1.42	4.17/2.43	4.59/2.64
频率	50	50	50	50
额定功率	370	550	770	1100
最大噪音	<65db	<65db	<65db	<65db
电缆长度	1.5m（可定制）
防护等级	IP66/IP69K
钢管材质	碳钢、不锈钢
轴心方式	双铣扁
运行环境温度	-5℃至40℃

Φ138mm滚筒性能选型表格(220V/380V-370W-4级)

速度代码	速比	额定输出转速 (rpm)	额定输出线速度 (m/s)	额定输出力矩 (N.m)	牵引力 (N)	安装尺寸(EL) (MM)
S1	16.67	85.4	0.62	40.6	570	470-1600
S2	24.36	58.4	0.42	57.5	833	470-1600
S3	29.71	47.9	0.35	70.1	1016	470-1600
S4	34.13	41.7	0.30	80.5	1167	470-1600
S5	39.47	36.1	0.26	93.1	1349	470-1600
S6	42.59	33.4	0.24	100.5	1456	470-1600

Φ138mm滚筒性能选型表格(220V/380V-550W-2级)

速度代码	速比	额定输出转速 (rpm)	额定输出线速度 (m/s)	额定输出力矩 (N.m)	牵引力 (N)	安装尺寸(EL) (MM)
S1	16.67	173.7	1.25	29.6	416	470-1600
S2	24.36	118.8	0.86	42.0	609	470-1600
S3	29.71	97.4	0.70	51.2	742	470-1600
S4	34.13	84.8	0.61	58.8	853	470-1600
S5	39.47	73.3	0.53	68.0	986	470-1600
S6	42.59	68.0	0.49	73.4	1064	470-1600

Φ138mm滚筒性能选型表格(220V/380V-750W-4级)

速度代码	速比	额定输出转速 (rpm)	额定输出线速度 (m/s)	额定输出力矩 (N.m)	牵引力 (N)	安装尺寸(EL) (MM)
S1	16.67	85.7	0.62	81.9	1151	470-1600
S2	24.36	58.6	0.42	116.1	1682	470-1600
S3	29.71	48.1	0.35	141.6	2052	470-1600
S4	34.13	41.8	0.30	162.6	2357	470-1600
S5	39.47	36.2	0.26	188.1	2726	470-1600
S6	42.59	33.5	0.24	202.9	2941	470-1600

Φ138mm滚筒性能选型表格(220V/380V-1100W-2级)

速度代码	速比	额定输出转速 (rpm)	额定输出线速度 (m/s)	额定输出力矩 (N.m)	牵引力 (N)	安装尺寸(EL) (MM)
S1	16.67	173.4	1.25	59.4	834	470-1600
S2	24.36	118.6	0.86	84.1	1219	470-1600
S3	29.71	97.3	0.70	102.6	1487	470-1600
S4	34.13	84.7	0.61	117.9	1708	470-1600
S5	39.47	73.2	0.53	136.3	1975	470-1600
S6	42.59	67.9	0.49	147.1	2131	470-1600
