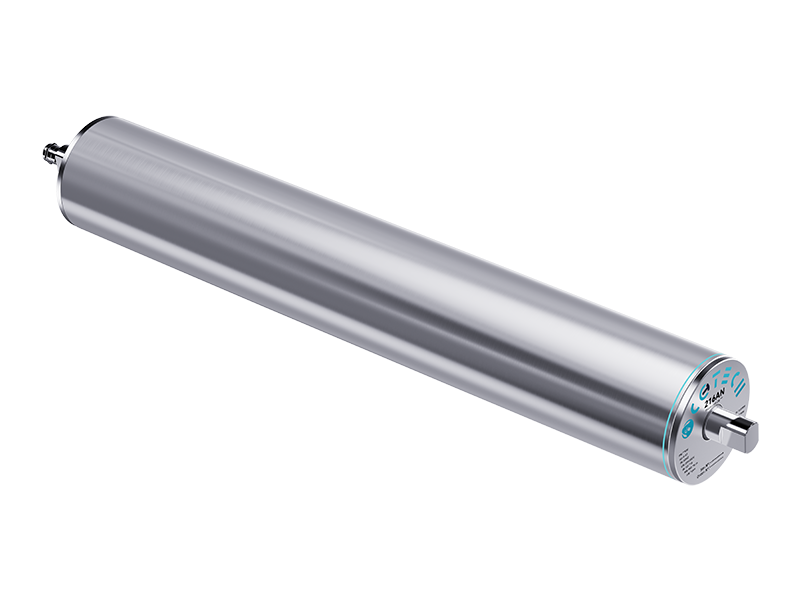

217滚筒
应用领域：快递物流。
主要是快递场站6米、8米、10米、12米这类长线体的动力单元。
产品特征：结构简洁，能够节省现场空间，方便整体规划、安装方便。
基本参数
| 额定电压 | 3-220/3-380 | 3-220/3-380 | 3-220/3-380 | 3-220/3-380 | 3-220/3-380 |
| 电机极数 | 4 | 2 | 4 | 4 | 4 |
| 额定电流 | 5.81/3.32 | 7.51/4.28 | 8.05/4.64 | 12.11/6.96 | 13.26/7.59 |
| 频率 | 50 | 50 | 50 | 50 | 50 |
| 额定功率 | 1500 | 2200 | 2200 | 3500 | 4000 |
| 最大噪音 | <65db | <65db | <65db | <65db | <65db |
| 电缆长度 | 1.5m（可定制） | ||||
| 防护等级 | IP66/IP69K | ||||
| 钢管材质 | 碳钢、不锈钢 | ||||
| 轴心方式 | 双铣扁 | ||||
| 运行环境温度 | -5℃至40℃ | ||||
Φ217mm滚筒性能选型表格(220V/380V-1500W-4级)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 牵引力 (N) | 安装尺寸(EL) (MM) |
| S1 | 12.66 | 114.1 | 1.30 | 113.0 | 1099 | 690-1600 |
| S2 | 15.8 | 91.5 | 1.04 | 141.0 | 1371 | 690-1600 |
| S3 | 17.18 | 84.1 | 0.96 | 153.3 | 1491 | 690-1600 |
| S4 | 19.78 | 73.1 | 0.83 | 176.5 | 1717 | 690-1600 |
| S5 | 22.15 | 65.2 | 0.74 | 197.6 | 1923 | 690-1600 |
| S6 | 27.12 | 53.3 | 0.61 | 242.0 | 2354 | 690-1600 |
| S7 | 33.75 | 42.8 | 0.49 | 301.1 | 2930 | 690-1600 |
| S8 | 39.55 | 36.5 | 0.42 | 352.9 | 3433 | 690-1600 |
| S9 | 43 | 33.6 | 0.38 | 383.7 | 3732 | 690-1600 |
Φ217mm滚筒性能选型表格(220V/380V-2200W-2级)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 牵引力 (N) | 安装尺寸(EL) (MM) |
| S1 | 12.66 | 229.9 | 2.61 | 82.2 | 800 | 690-1600 |
| S2 | 15.8 | 184.2 | 2.09 | 102.6 | 998 | 690-1600 |
| S3 | 17.18 | 169.4 | 1.93 | 111.6 | 1086 | 690-1600 |
| S4 | 19.78 | 147.2 | 1.67 | 128.5 | 1250 | 690-1600 |
| S5 | 22.15 | 131.4 | 1.49 | 143.9 | 1400 | 690-1600 |
| S6 | 27.12 | 107.3 | 1.22 | 176.2 | 1714 | 690-1600 |
| S7 | 33.75 | 86.3 | 0.98 | 219.2 | 2133 | 690-1600 |
| S8 | 39.55 | 73.6 | 0.84 | 256.9 | 2499 | 690-1600 |
| S9 | 43 | 67.7 | 0.77 | 279.3 | 2717 | 690-1600 |
Φ217mm滚筒性能选型表格(220V/380V-2200W-4级)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 牵引力 (N) | 安装尺寸(EL) (MM) |
| S1 | 12.66 | 114.7 | 1.30 | 164.9 | 1604 | 690-1600 |
| S2 | 15.8 | 91.9 | 1.04 | 205.8 | 2002 | 690-1600 |
| S3 | 17.18 | 84.5 | 0.96 | 223.7 | 2177 | 690-1600 |
| S4 | 19.78 | 73.4 | 0.83 | 257.6 | 2506 | 690-1600 |
| S5 | 22.15 | 65.6 | 0.74 | 288.5 | 2806 | 690-1600 |
| S6 | 27.12 | 53.5 | 0.61 | 353.2 | 3436 | 690-1600 |
| S7 | 33.75 | 43.0 | 0.49 | 439.5 | 4276 | 690-1600 |
| S8 | 39.55 | 36.7 | 0.42 | 515.0 | 5011 | 690-1600 |
| S9 | 43 | 33.8 | 0.38 | 560.0 | 5448 | 690-1600 |
Φ217mm滚筒性能选型表格(220V/380V-3500W-4级)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 牵引力 (N) | 安装尺寸(EL) (MM) |
| S1 | 12.66 | 114.8 | 1.30 | 261.9 | 2548 | 690-1600 |
| S2 | 15.8 | 92.0 | 1.05 | 326.9 | 3180 | 690-1600 |
| S3 | 17.18 | 84.6 | 0.96 | 355.4 | 3458 | 690-1600 |
| S4 | 19.78 | 73.5 | 0.84 | 409.2 | 3981 | 690-1600 |
| S5 | 22.15 | 65.6 | 0.75 | 458.3 | 4458 | 690-1600 |
| S6 | 27.12 | 53.6 | 0.61 | 561.1 | 5459 | 690-1600 |
| S7 | 33.75 | 43.1 | 0.49 | 698.3 | 6793 | 690-1600 |
| S8 | 39.55 | 36.8 | 0.42 | 818.3 | 7961 | 690-1600 |
| S9 | 43 | 33.8 | 0.38 | 889.6 | 8655 | 690-1600 |
Φ217mm滚筒性能选型表格(220V/380V-4000W-2级)
| 速度代码 | 速比 | 额定输出转速 (rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N.m) | 牵引力 (N) | 安装尺寸(EL) (MM) |
| S1 | 12.66 | 231.8 | 2.63 | 148.3 | 1443 | 690-1600 |
| S2 | 15.8 | 185.8 | 2.11 | 185.1 | 1801 | 690-1600 |
| S3 | 17.18 | 170.8 | 1.94 | 201.2 | 1958 | 690-1600 |
| S4 | 19.78 | 148.4 | 1.69 | 231.7 | 2254 | 690-1600 |
| S5 | 22.15 | 132.5 | 1.51 | 259.5 | 2524 | 690-1600 |
| S6 | 27.12 | 108.2 | 1.23 | 317.7 | 3091 | 690-1600 |
| S7 | 33.75 | 87.0 | 0.99 | 395.3 | 3846 | 690-1600 |
| S8 | 39.55 | 74.2 | 0.84 | 463.3 | 4507 | 690-1600 |
| S9 | 43 | 68.3 | 0.78 | 503.7 | 4900 | 690-1600 |
